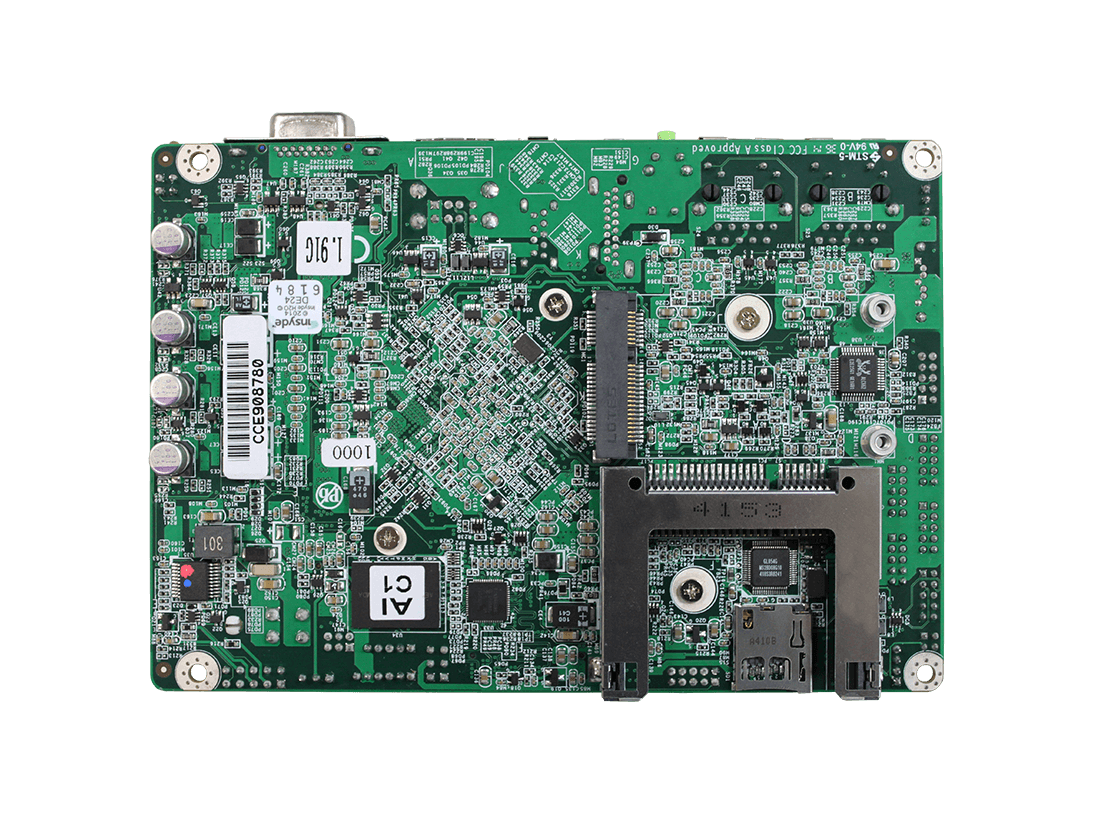

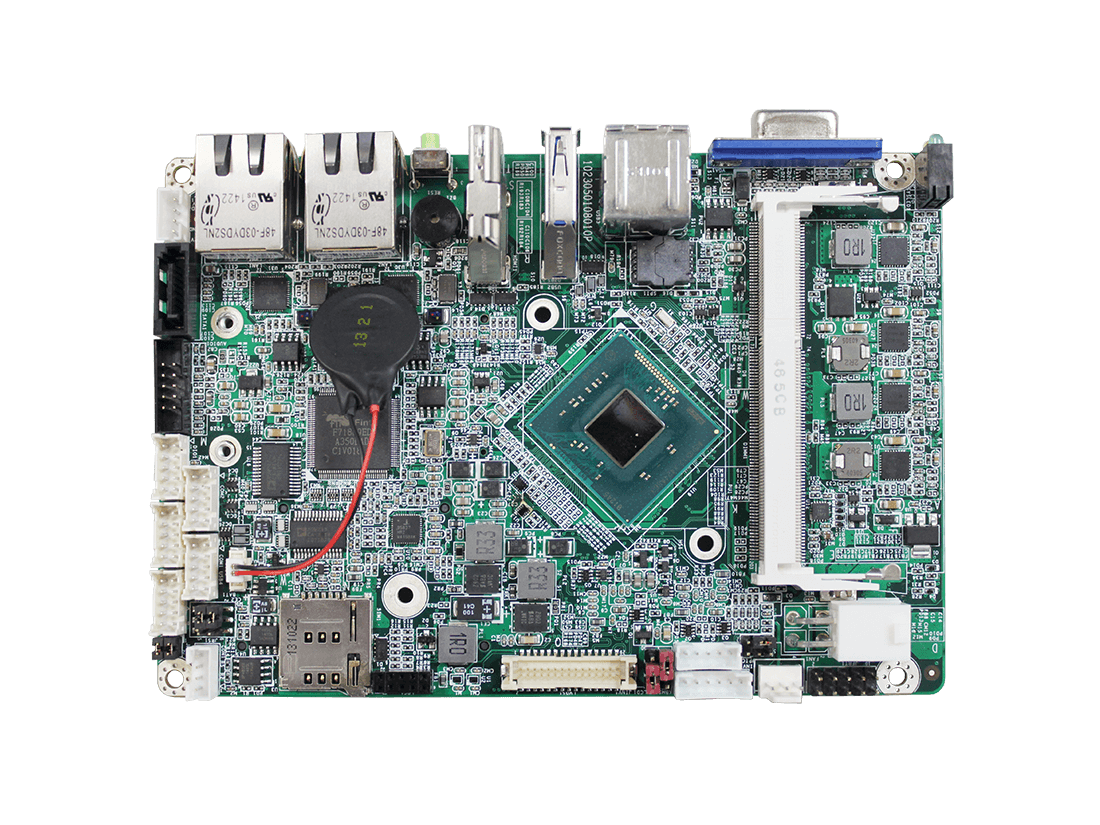

EmCORE-i230G
Intel® 淩動™ 處理器 E3800 系列 3.5" 緊湊型主機板
EmCORE-i230G
Intel® 淩動™ 處理器 E3800 系列 3.5" 緊湊型主機板
主要特點
- 支援英特爾® 淩動™ 處理器 E3800 系列
- 雙GbE介面
- LVDS、類比 RGB 介面、HDMI 介面
- 支援雙獨立顯示
- 搭載 eMMC (OEM 要求)
- 寬溫工作：-40 ~ 85°C (寬溫系列)
規格表
規格
系統
| CPU | 搭載英特爾®淩動™處理器 E3800 系列 E3825 1.33GHz 或 E3845 1.91GHz |
|---|---|
| 記憶體 | 1 x DDR3L SO-DIMM 插槽，最大支持 8GB 1333 / 1600 MT / s SDRAM |
| BIOS | Insyde BIOS |
| 看門狗 | 1 ~ 255 級 |
I/O 介面
| Super IO 晶片 | Fintek F71869ED |
|---|---|
| 序列埠 | 2 x RS-232 / 485 可選 |
| 鍵盤滑鼠 | 6-pin wafer 介面 PS / 2 鍵盤和滑鼠介面通過 Y-型線 |
| USB 2.0 | 6 x USB 2.0 介面 |
| USB 3.0/2.0 | 1 x USB 3.0 / 2.0 介面 |
| 擴充槽 | 1 x Mini-Card 介面 1 x Micro-SDXC 介面 1 x micro SIM 介面 |
| 存儲 | 1 x SATA 介面 300MB / s HDD 傳輸速率 1 x CFast 插槽 4GB / 8GB / 16GB eMMC 4.5 (OEM 需求) |
| 網路晶片 | 2 x Realtek® RTL8111E PCIe GbE控制器 |
| 數位輸入/輸出 | 8-bit 可程式設計 |
| 音訊 | Realtek® ALC662 5.1 聲道高解析音訊解碼器，麥克風輸入 / 線出 / 線入 |
顯示
| 顯示晶片 | 集成英特爾®核芯顯卡 |
|---|---|
| 顯示介面 | 類比 RGB 顯示支援最高解析度 2048 x 1536，HDMI LVDS：雙通道 24-bit LVDS，支持最高解析度 1920 x 1200 |
支援作業系統
| Windows 7 32 / 64-bit，Windows 8.1 32 / 64-bit Windows 10 IoT Linux：Ubuntu |
|---|
機構與環境
| 電源要求 | DC 12V |
|---|---|
| 電源功耗 | 0.83A@+12V 搭配 E3845 (典型值) |
| 工作溫度 | -40 ~ 85ºC (-40 ~ 185ºF) |
| 工作濕度 | 10% ~ 95% @ 85ºC (無冷凝) |
| 尺寸 (L x W) | 146 x 102 mm (5.7" x 4.0") |
訂貨資訊
| EmCORE-i230G-E3825 | 英特爾®淩動™處理器 E3825 3.5” 緊湊型主機板帶 CFast / micro SIM 插槽 |
|---|---|
| EmCORE-i230G-E3845 | 英特爾®淩動™處理器 E3845 3.5” 緊湊型主機板帶 CFast / micro SIM 插槽 |
可選配件
| CBK-08-230G-00 | 線材 1 x Audio 線 2 x 序列埠帶鎖定線 1 x KB / MS 帶鎖定 Y-型線 1 x SATA 線 1 x SATA 電源線 2 x USB 線 |
|---|
