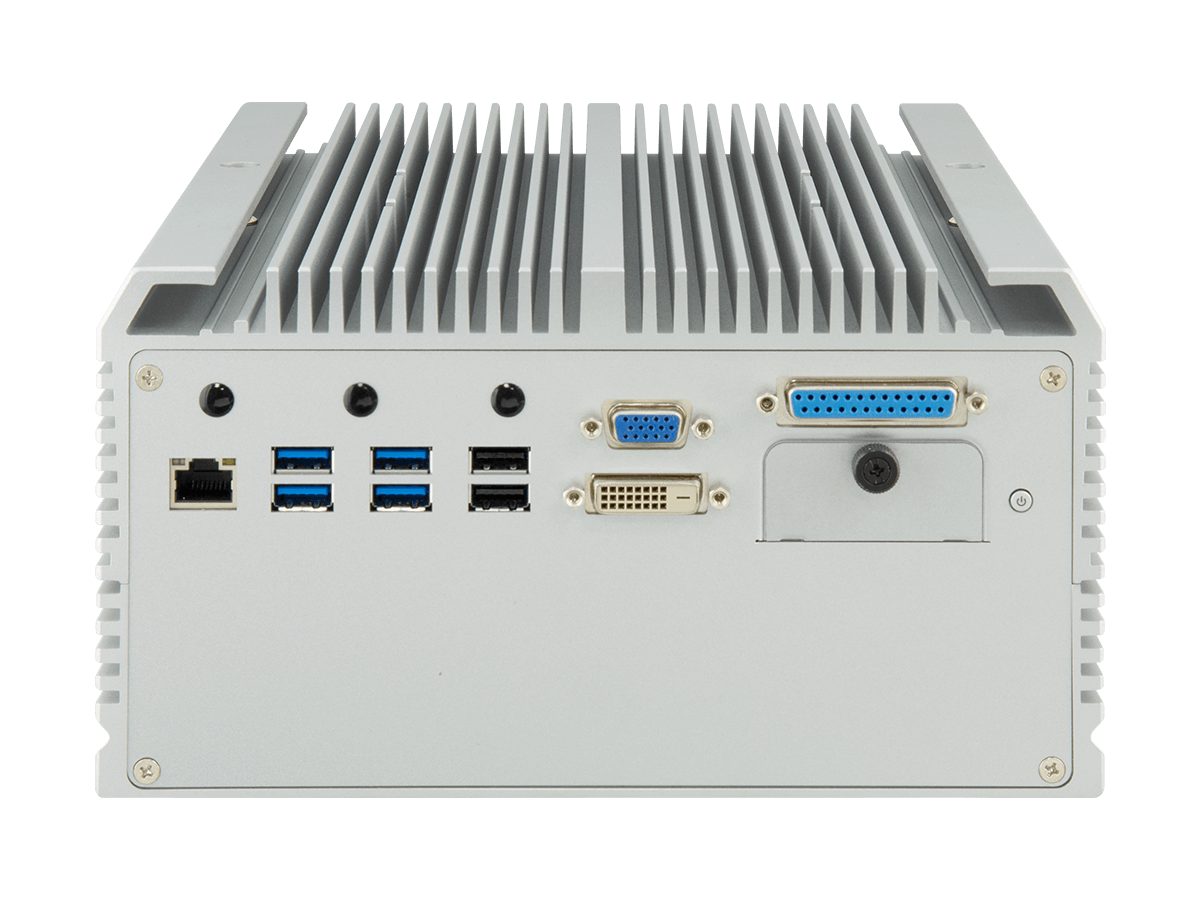

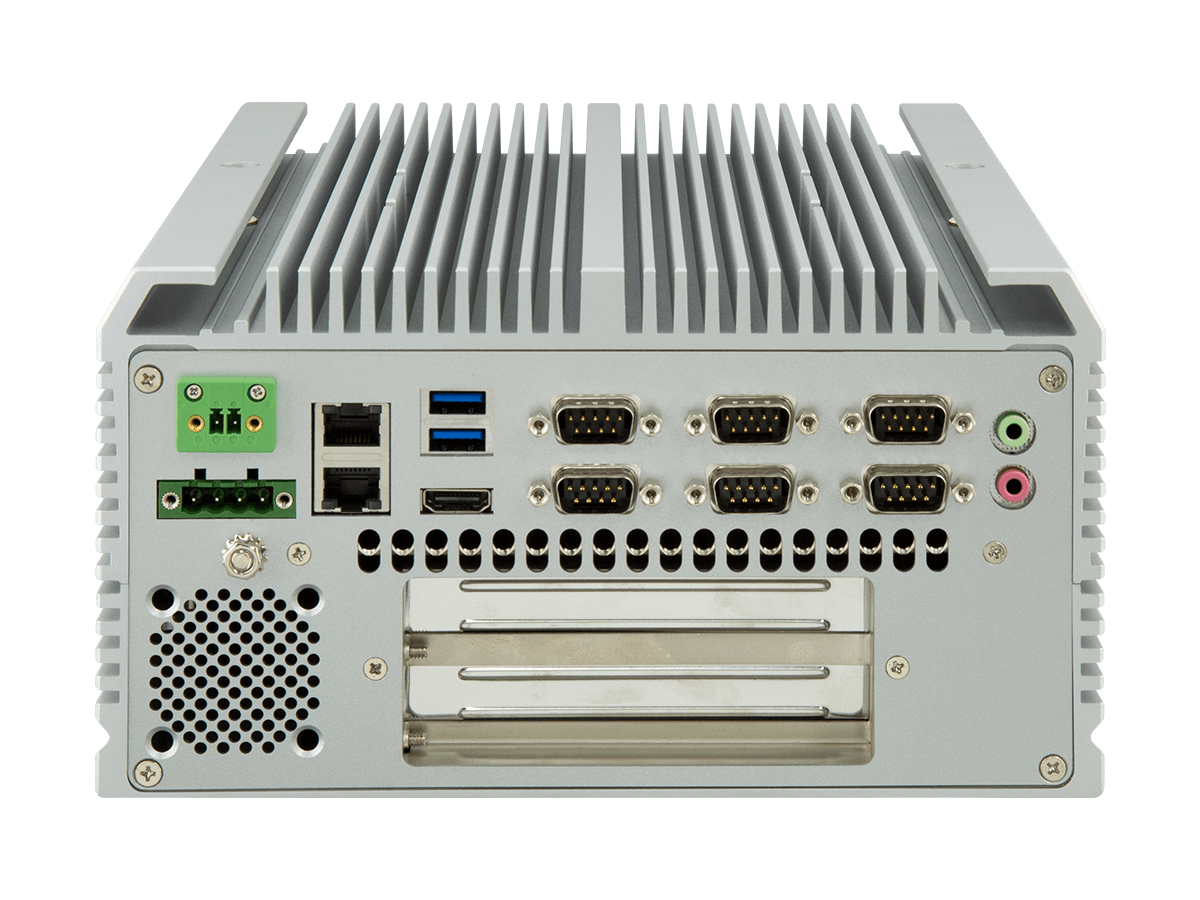

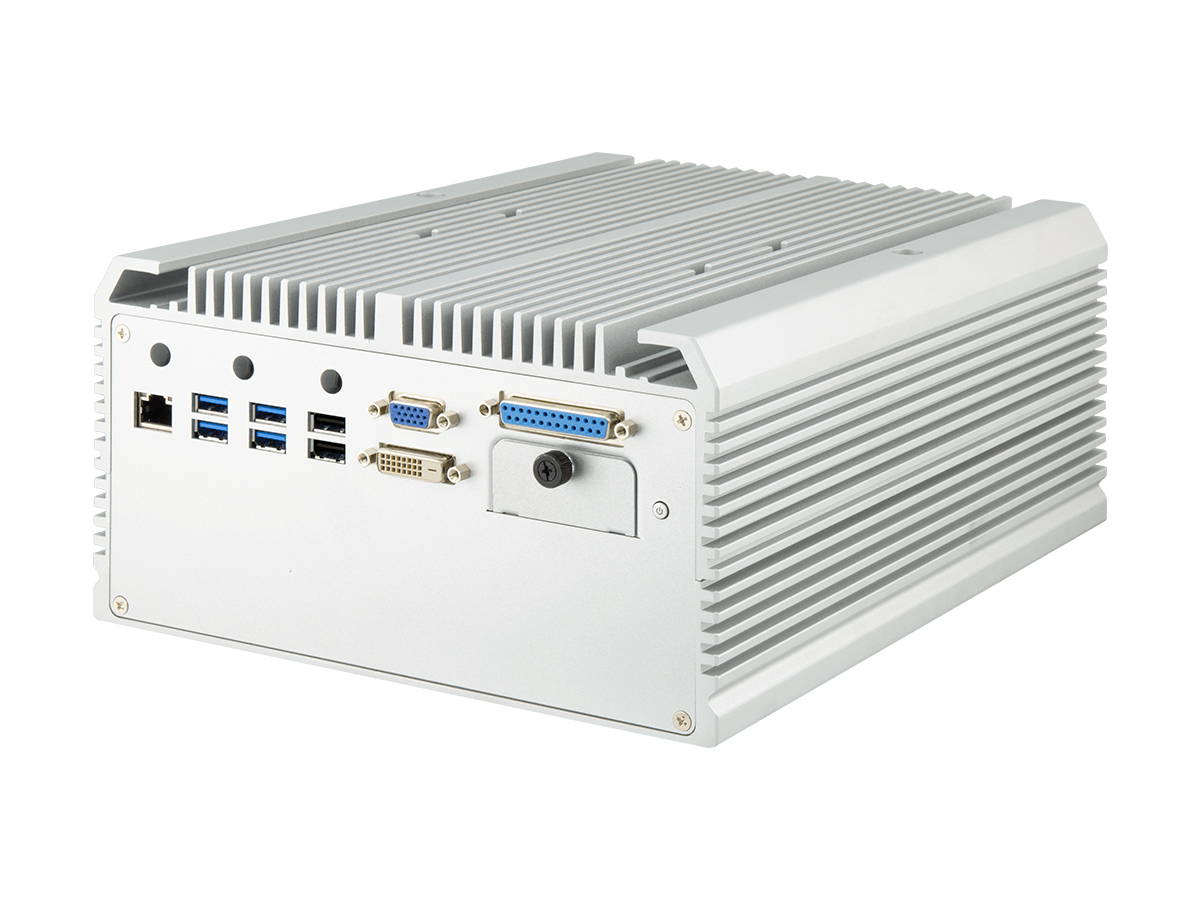

FPC-8101/8102/8103
强固式 Box PC 采用 Intel® 第 10 代酷睿™ i9/i7/i5/i3 处理器
FPC-8101/8102/8103
强固式 Box PC 采用 Intel® 第 10 代酷睿™ i9/i7/i5/i3 处理器
主要特点
- 兼容 Intel® OpenVINO™ 工具套件
- 无风扇设计
- 宽压直流电源输入 (9~36V)
- 支持独立双显 (HDMI x 1 + VGA x 1 和 DVI x 1)
- 电源开关延时控制 / 可配置点火电源控制
- 支持 TPM 2.0
- 1 x mPCIe 用于可选 Wi-Fi/ 3G/ 4G/ GPS 或 I/O 扩展
- 1 x M.2 E Key (2230) 用于 Wi-Fi/ 蓝牙
- 支持前置读取 I/O
- 支持 Intel Wireless-AC 9260
- 支持 RAID 0,1 (W480E 可选)
规格表
系统
| CPU | Intel® 第 10 代酷睿™ i9/ i7/ i5/ i3 处理器 LGA1200 插槽 |
|---|---|
| 内存 | 2 x 260-pin DDR4 SO-DIMM 插槽, 支持 2933 MHz SDRAM 最大 64GB |
| 芯片组 | Intel® H420E/ W480E (可选) |
| 显示 | 集成 Intel® 核芯显卡 |
| ATA | 2 x SATA 接口 600MB/s HDD 传输速度 |
| 网络芯片 | 1 x Intel® WGI225LM 2.5G 网 1 x Intel® WGI211AT 千兆网控制器 1 x Intel® WGI219LM 千兆网控制器 (无 iAMT, H420E) (有 iAMT, W480E) |
| 看门狗 | 1~255 级 |
I/O 接口
| 串口 | 2 x RS-232 / 422 / 485 通过 DB-9 接口可配置 4 x RS-232 接口通过 DB-9 接口 |
|---|---|
| USB 接口 | 6 x USB 3.2 Gen1 / 2.0 接口 2 x USB 2.0 接口 内置 USB 加密狗 (可选) |
| 网络 | 3 x RJ-45 千兆网接口 |
| 视频接口 | 1 x HDMI 1 x DB-15 母头接口用于模拟 RGB 1 x DVI-D 母头接口用于数字视频输出 * 支持独立双显 * 支持独立三显 (仅 W480E) |
| 扩展总线 | 1 全长 Mini-card 与 SIM 卡互相连通用于可选 Wi-Fi / 3G / 4G / GPS 或 I/O 扩展 (PCIe x1 + USB2.0) 1 x M.2 E key (2230) 支持 PCIe x1 + USB2.0, 用于无线 1 x PCIe x16 插槽 +1 x PCI 插槽 (FPC-8101) 1 x PCIe x16 插槽 +1 x PCIe x8 插槽 (通过 x 1 通道) (FPC-8102) 2 x PCI (FPC-8103) |
| 可选接口 | 1 x DB25 接口用于 DIO (8 in / 8 out) 接口或并口 (二选一, 默认为 DIO) |
| 音频 | 麦克风输入 / 线出 |
环境
| 工作温度 | -20 ~ 70°C (-4 ~ 158°F), 周围空气流通, (用 35W TDP CPU, 无风扇) -20 ~ 55°C (-4 ~ 131°F), 周围空气流通, (用 65W TDP CPU, 无风扇) |
|---|---|
| 存储温度 | -40 ~ 85°C (-40 ~ 185°F) |
| 工作湿度 | 10 ~ 95% @ 70°C (无冷凝) |
| 抗振性 | 3 Grms / 5~500Hz / 自由操作使用 SSD |
| 抗冲击 | 工作中 40G (11ms), 非工作中 60G 使用 SSD |
支持操作系统
| 系统 | Windows 10 IOT Enterprise 64-bit Linux (Kernel: 4.9) |
|---|
存储
| 类型 | 2 x 2.5” 驱动器架 1 x CFast 插槽, 可从外部插拔 |
|---|
合规性
| 认证 | CE, FCC Class A |
|---|
电源需求
| 电源输入 | DC 9 ~ 36V 输入 (带 4-pin 直流输入端子, 合并遥控电源开关) |
|---|---|
| 点火开关 | 2-pin 端子块: IGN & GND |
| 电源功耗 | MAX. 65W (用 35W TDP CPU, 无 I/O 卡) MAX. 95W (用 65W TDP CPU, 无 I/O 卡) |
机构
| 结构 | 铝合金 |
|---|---|
| 固定 | 壁挂固定 |
| 重量 | 7kg (15.43Ib) |
| 尺寸 (W x D x H) | 225 x 292 x 120 mm (8.86" x 11.50" x 4.72") |
订货信息
| FPC-8101 | 无风扇系统, H420E, 带 1 x PCIe x16 + 1 x PCI |
|---|---|
| FPC-8102 | 无风扇系统, H420E, 带 1 x PCIe x16 + 1 x PCIe x8 |
| FPC-8103 | 无风扇系统, H420E, 带 2 x PCI |
配件
可选配件
-
PAC-120W6B-FSP-ES
120W AC/DC 适配器带 2-pin / 3-pin / 4-pin 端子 -
PAC-180W6C-FSP-ES
180W AC/DC 适配器带 2-pin / 3-pin / 4-pin 端子 -
WMK-7000
壁挂条用于 FPC-7XXX 系列
可选配置 (*CTOS Kit)
-
240GB SSD
Intel® 2.5” 240GB SATA III SSD kit -
WiFi-IN2550
Intel® AX200NGW M.2 Wi-Fi 6 模块带 2 x 30cm 内部连线 -
ANT-D11
1 x Wi-Fi 双频段 2.4G/5G 天线 -
ANT-H11
2dBi HSUPA 天线 -
Core™ i9-10900E
Intel® 第 10 代酷睿™ i9-10900E 处理器, L2/20M, 2.8G -
Core™ i9-10900TE
Intel® 第 10 代酷睿™ i9-10900TE 处理器, L2/20M, 1.8G -
Core™ i7-10700E
Intel® 第 10 代酷睿™ i7-10700E 处理器, L2/16M, 2.9G -
Core™ i7-10700TE
Intel® 第 10 代酷睿™ i7-10700TE 处理器, L2/16M, 2.0G -
Core™ i5-10500E
Intel® 第 10 代酷睿™ i5-10500E 处理器, L2/12M, 3.1G -
Core™ i5-10500TE
Intel® 第 10 代酷睿™ i5-10500TE 处理器, L2/12M, 2.3G -
Core™ i3-10100E
Intel® 第 10 代酷睿™ i3-10100E 处理器, L2/6M, 3.2G -
Core™ i3-10100TE
Intel® 第 10 代酷睿™ i3-10100TE 处理器, L2/6M, 2.3G -
MK-4C-4G / 8G / 16G / 32G
DDR4-2400 4GB / 8GB / 16GB / 32GB (DDR4-2933) SDRAM DIMM kit -
MK-4I-4G / 8G / 16G / 32G
WT, DDR4-2400 4GB / 8GB / 16GB / 32GB (DDR4-2933) SDRAM DIMM kit -
FAN-4020
风扇 (40 x 40 x 20 mm, L=250mm, 2P)
