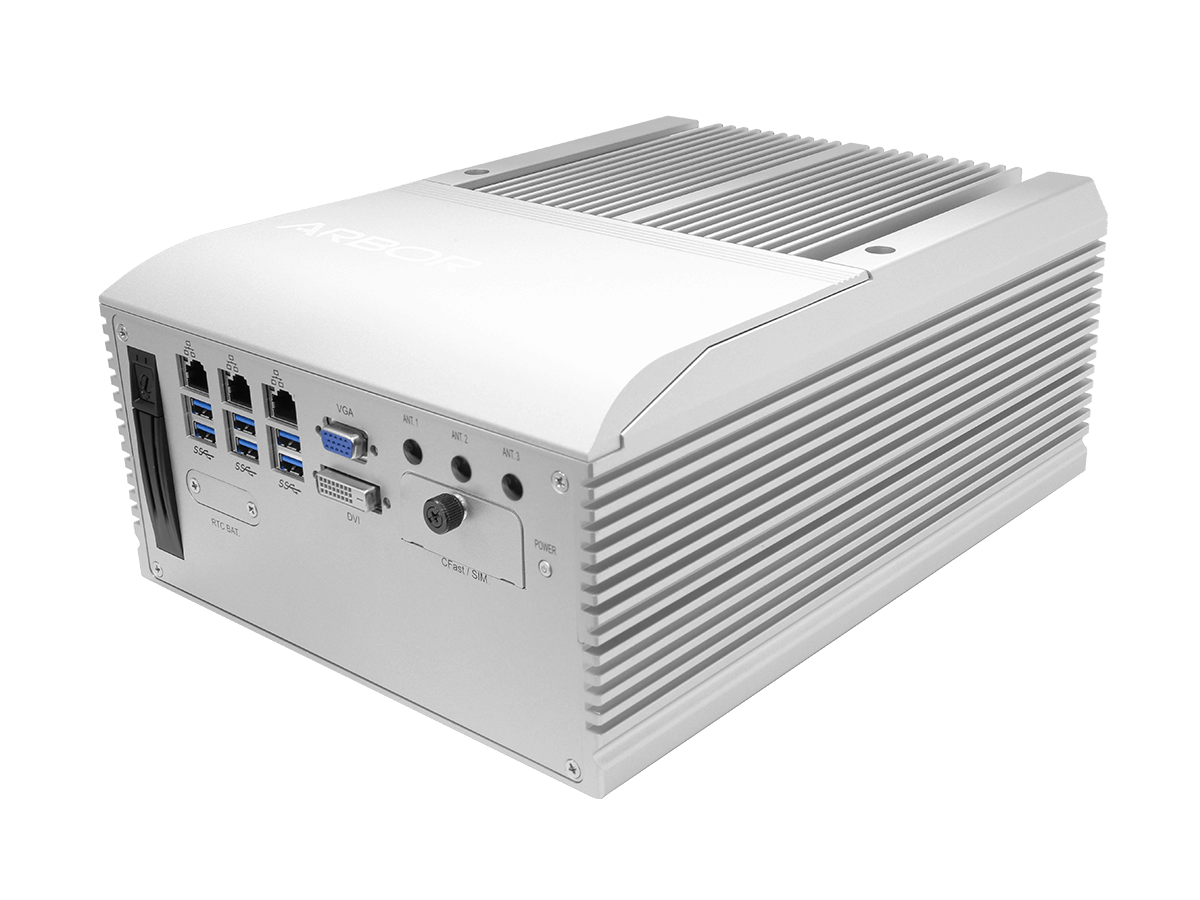

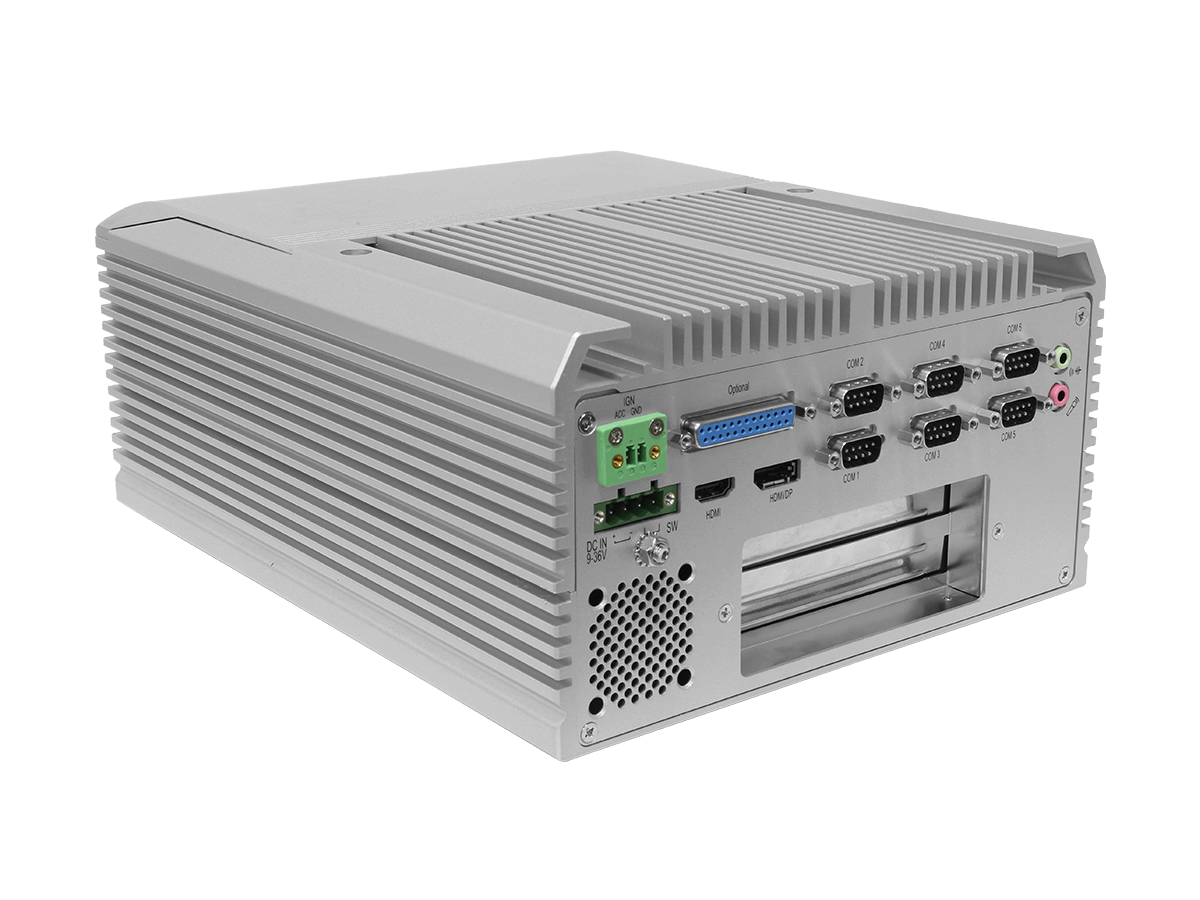

FPC-7901/7902/7903
强固式 Box PC 采用 Intel® 至强® E3/ 第 6 & 7 代酷睿™ i7/i5/i3 处理器
FPC-7901/7902/7903
强固式 Box PC 采用 Intel® 至强® E3/ 第 6 & 7 代酷睿™ i7/i5/i3 处理器
主要特点
- 兼容 Intel® OpenVINO™ 工具套件
- 无风扇设计
- 宽压直流电源输入 (9~36V)
- DisplayPort x 1 + HDMI x1 + VGA x 1 和 DVI x 1 (支持独立三显)
- 电源开关延时控制 / 可配置电源点火控制
- 支持 TPM2.0
- 支持 RTC 电池更换窗口
- 两个 mPCIe 用于可选 WiFi/3G/4G/GPS 或 I/O 扩展
- 2 SATA SSD (1 x 可插拔, 1 x 内置), 支持 RAID 0,1

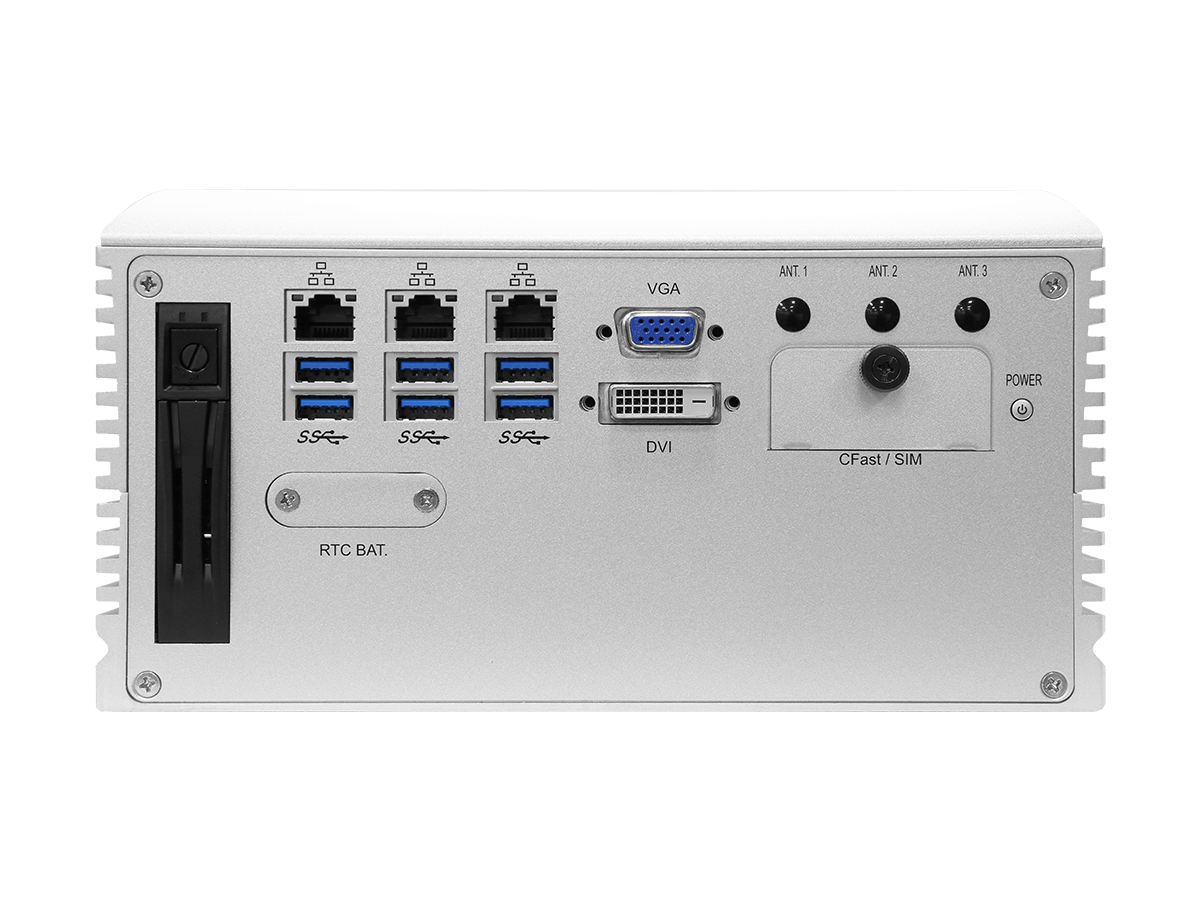

- 支持可前置访问 I/O
规格表
系统
| CPU | Intel® 至强® E3/ 第6 & 7 代酷睿™i7/i5/i3 处理器 LGA1151 插槽 |
|---|---|
| 内存 | 2 x 260-pin DDR4 SO-DIMM 插槽, 支持 2400 MHz SDRAM 最大 32GB |
| 芯片组 | Intel® C236 |
| 显示 | 集成 Intel® 核芯显卡 |
| ATA | 2 x SATA 接口 600MB/s HDD 传输速度 |
| 网络芯片 | 2 x Intel® WGI211AT 千兆网控制器 1 x Intel® WGI219LM 千兆网控制器带 iAMT 11.0 |
| 看门狗 | 1~255 级 |
I/O 接口

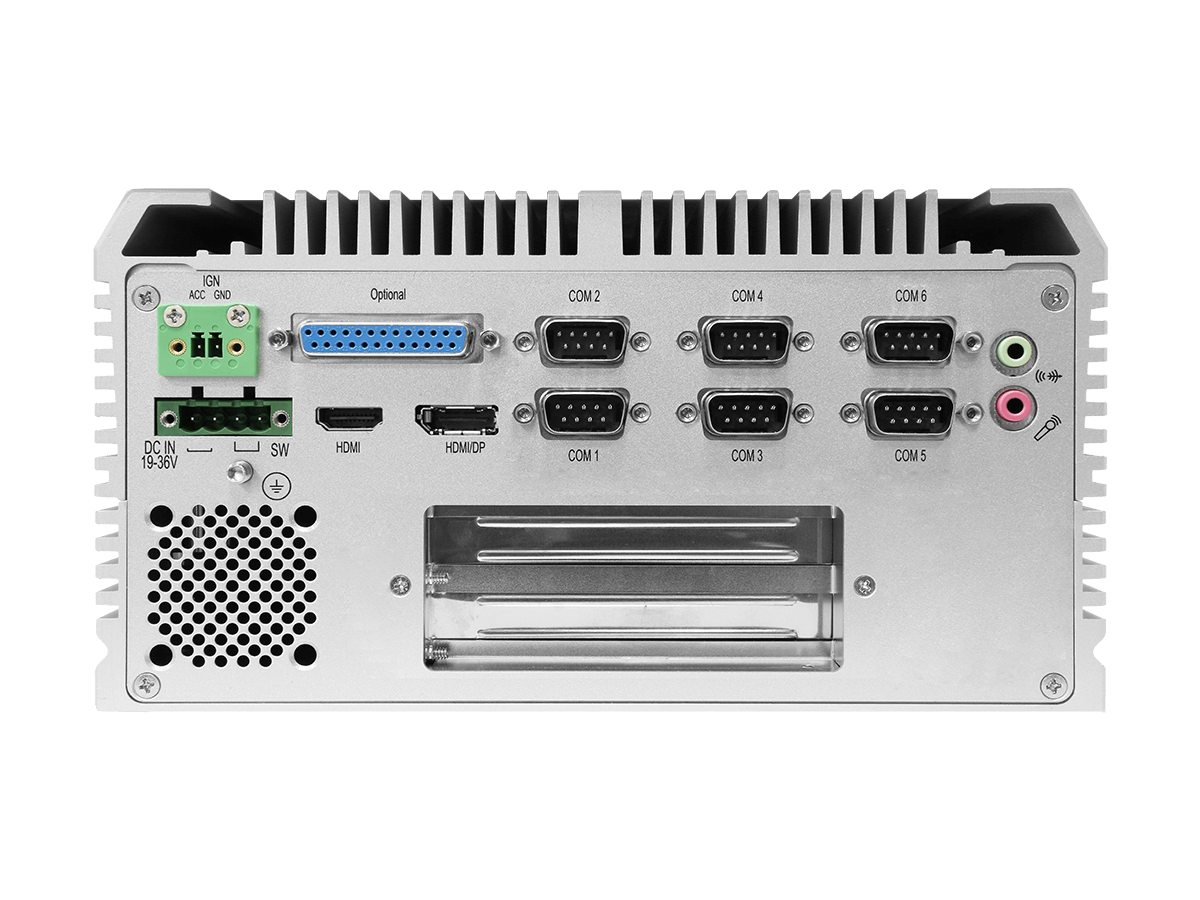

| 串口 | 2 x RS-232 / 422 / 485 通过 DB-9 接口可配置 4 x RS-232 接口通过 DB-9 接口 |
|---|---|
| USB 接口 | 6 x USB 3.0/ 2.0 接口, 内置 USB 加密狗 (可选) |
| 网络 | 3 x RJ-45 千兆网接口 |
| 视频接口 | 1 x DisplayPort 1 x HDMI 1 x DB-15 母头接口用于模拟 RGB 1 x DVI-D 母头接口用于数字视频输出 * 支持独立三显 |
| 扩展总线 | 1 全长 & 1 半长 Mini-card 互相连接用于可选 WiFi/3G/4G/GPS 或 I/O 扩展 1 x SIM 插槽 1 x PCIe x16 插槽 +1 x PCI 插槽 (FPC-7901) 1 x PCIe x16 插槽 +1 x PCIe x8 插槽 (通过 x 4 通道) (FPC-7902) 2 x PCI (FPC-7903) |
| 可选接口 | 1 x DB25 接口用于 DIO (8 in / 8 out) 接口或并口 (二选一, 默认为 DIO) |
| 音频 | 麦克风输入 / 线出 |
环境
| 工作温度 | -20 ~ 55°C (-4 ~ 131°F), 周围空气流通, (用 35W~65W TDP CPU, 无风扇) |
|---|---|
| 存储温度 | -40 ~ 75°C (-40 ~ 167°F) |
| 工作湿度 | 10 ~ 95% @ 55°C (无冷凝) |
| 抗振性 | 3 Grms / 5~500Hz / 自由操作使用 SSD |
| 抗冲击 | 工作中 40G (11ms), 非工作中 60G 使用 SSD |
支持操作系统
| 系统 | Windows 10 IoT(用于第 7 代 Intel CPU) Windows 7 / Windows8.1/ Windows 10 IOT (用于第 6 代 Intel CPU) Linux (Kernel: 4.4.x) |
|---|
存储
| 类型 | 2 x 2.5” 驱动器架 1 x CFast 插槽, 可从外部插拔 |
|---|
合规性
| 认证 | CE, FCC Class B |
|---|
电源需求
| 电源输入 | DC 9 ~ 36V 输入 (带 4-pin 直流输入端子, 合并遥控电源开关) |
|---|---|
| 点火开关 | 2-pin 端子接口: IGN & GND |
| 电源功耗 | MAX. 75W (用 35W TDP CPU, 无 I/O 卡) MAX. 105W (用 65W TDP CPU, 无 I/O 卡) |
机构
| 结构 | 铝合金 |
|---|---|
| 固定 | 壁挂固定 |
| 重量 | 7kg (15.43Ib) |
| 尺寸 (W x D x H) | 225 x 292 x 120 mm (8.86" x 11.50" x 4.72") |
订货信息
| FPC-7901 | 无风扇 box PC 用 35W~65W CPU, 带 1 x PCIe x16 + 1 x PCI |
|---|---|
| FPC-7902 | 无风扇 box PC 用 35W~65W CPU, 带 1 x PCIe x16 + 1 x PCIe x8 |
| FPC-7903 | 无风扇 box PC 用 35W~65W CPU, 带 2 x PCI |
配件
可选配件
-
PAC-120W6B-FSP-ES
120W AC/DC 适配器带 2-pin / 3-pin / 4-pin 端子 -
PAC-180W6C-FSP-ES
180W AC/DC 适配器带 2-pin / 3-pin / 4-pin 端子 -
WMK-7000
壁挂条用于 FPC-7XXX 系列
可选配置 (*CTOS Kit)
-
80/120/150GB SSD
Intel® 2.5” 80 / 120 / 150GB SATA III SSD kit -
WiFi-AT4550
Atheros QCNFA324 Wi-Fi 模块带 2x30cm 内部连线 -
ANT-D11
1 x Wi-Fi 双频段 2.4G/5G 天线 -
ANT-H11
2dBi HSUPA 天线 -
Core™ i7-7700
Intel® 第 7 代酷睿™ i7-7700 处理器, L2/8M, 3.6G -
Core™ i7-7700T
Intel® 第 7 代酷睿™ i7-7700T 处理器, L2/8M, 2.9G -
Core™ i5-7500
Intel® 第 7 代酷睿™ i5-7500 处理器, L2/6M, 3.4G -
Core™ i5-7500T
Intel® 第 7 代酷睿™ i5-7500T 处理器, L2/6M, 2.7G -
Core™ i3-7101TE
Intel® 第 7 代酷睿™ i3-7101TE 处理器, L2/3M, 3.4G -
Xeon™ E3-1268L-V5
Intel® 第 6 代至强™ E3-1268L 处理器, L2/8M, 2.4G -
MK-4C-4G / 8G / 16G
DDR4-2133 4GB/8GB/16GB SDRAM DIMM kit -
FAN-4020
风扇 (40 x 40 x 20 mm, L=250mm, 2P)
