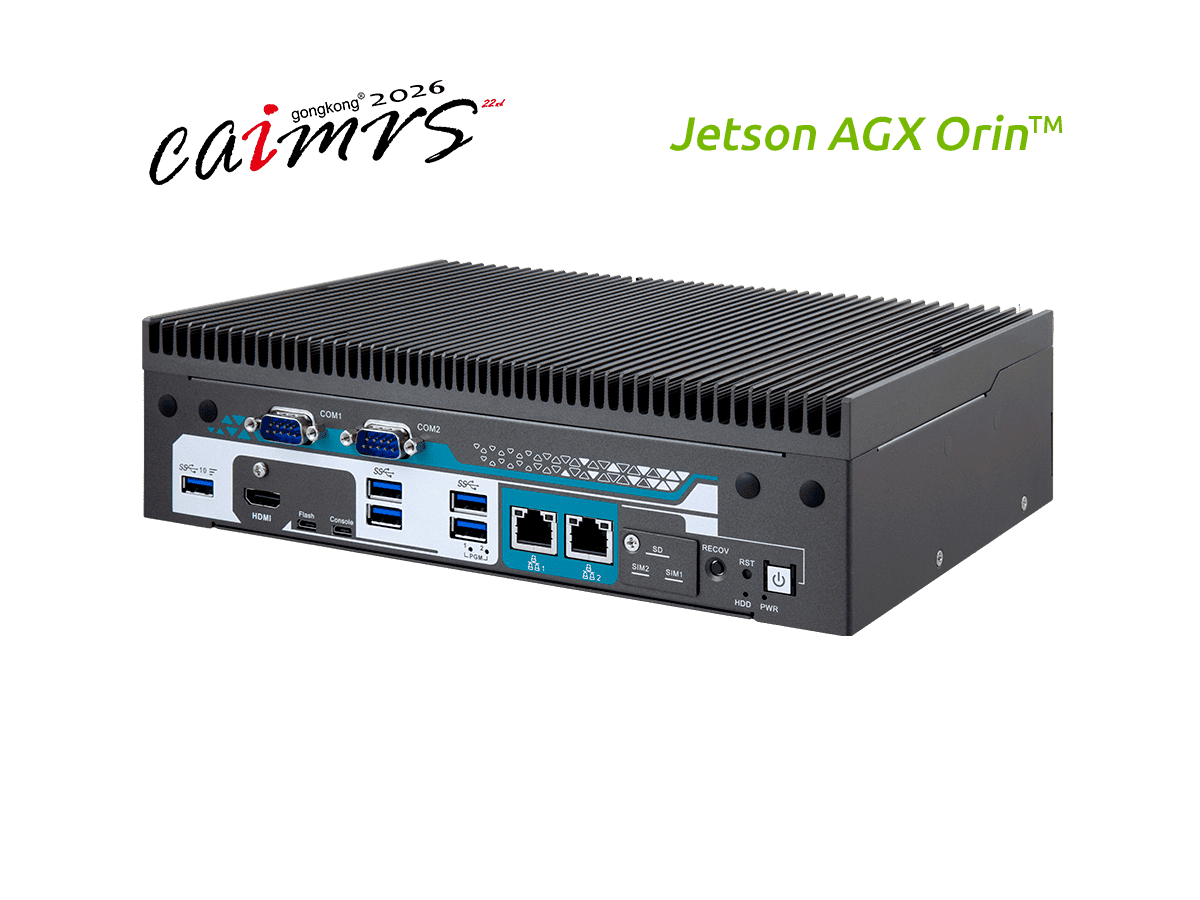

AEC-6200
NVIDIA® Jetson AGX Orin™ AI 嵌入式计算机
AEC-6200
NVIDIA® Jetson AGX Orin™ AI 嵌入式计算机
主要特点
- 支持 NVIDIA® Jetson AGX Orin™
- 支持 2 x GbE + 4 x IEEE 802.3at 千兆 PoE+ 接口 (AEC-6200-32)
- 支持 8 GMSL 相机 (AEC-6100-32)
- 2 x RS-232/422/485, 5 x USB, 16 隔离 DI/O, 2 x 隔离 CAN Bus
- HMDI 2.1, 最高支持 8K@60 Hz
- DC 9~48V 宽压电源输入 & 点火信号电源控制
- 工作温度: -25°C ~ +70°C (TDP: 30W) 配备 GMSL 型号: AEC-6100
规格表
系统
| CPU | 8 核 Arm® Cortex®-A78AE v8.2 64-bit CPU |
|---|---|
| 内存 | 32GB LPDDR5 DRAM |
| GPU | 搭载 56 个 Tensor Core 的 1792 核 NVIDIA Ampere 架构 GPU |
| DL 加速器 | 2x NVDLA 引擎 |
| 存储 | 2 x M.2 Key M 插槽 (2280, PCIe x4) 1 x eMMC 5.1, 64GB 1 x Micro SD (外部扩展) |
| 网络芯片 | 2 x 10/100/1000 Base-T GigE 网络, RJ45 接口 4 x IEEE 802.3at (25.5W/48V) GigE PoE+ 网络, RJ45 接口 (AEC-6200-32) |
I/O
| 串口 | 2 x RS-232/422/485 接口 |
|---|---|
| CAN Bus | 2 x 隔离 CAN Bus 支持 CAN FD |
| USB | 1 x USB 3.2 Gen 2, 4 x USB 3.1(5Gbps) |
| Micro USB | 1 x Micro USB 控制 debug 接口, 1 x Micro USB OS flash 接口 |
| DI/O | 16 隔离 DIO (8 DI, 8 DO) |
| 网络 | 2 x 10/100/1000 Base-T GigE 网络 |
| PoE | 4 x IEEE 802.3at (25.5W/48V) GigE PoE+ 网络, RJ45 接口 (AEC-6200-32) |
| SIM | 2 x SIM 卡插槽 |
| 扩展 | 1 x PCIe Gen4 x8 扩展, 1 x M.2 Key B 扩展 (3042/3052, USB3), M.2 Key E 扩展 (2230, PCIe/USB) |
| 视频接口 | 1 x HDMI 2.1, 最高支持 8K 60Hz |
| 视频编码 | 1x 4K @60, 3x 4K @30, 6x 1080p @60, 12x 1080p @30 (HEVC) |
| 视频解码 | 1x 8K @30, 2x 4K @60, 4x 4K @30, 9x 1080p @60, 18x 1080p @30 (HEVC) |
| GMSL | 8 Fakra-Z 接口用于 GMSL 1/2 汽车摄像头 (AEC-6100-32) |
环境
| 工作温度 | -25 ~ 70°C (-13 ~ 158°F) (TDP: 30W), -25 ~ 55°C (-13 ~ 131°F) (TDP: 40/50W) |
|---|---|
| 存储温度 | -40 ~ 85°C (-40 ~ 185°F) |
| 工作湿度 | 5 ~ 95% (无冷凝) |
| 相对湿度 | 95% @ 70°C |
| 抗振性 | Operating, MIL-STD-810G, Method 516.7, Procedure I |
| 抗冲击 | Operating, MIL-STD-810G, Method 514.6, Procedure I, Category 4 |
| EMC | CE,FCC, EN50155(TBA), EN50121-3-2 (TBA) |
电源需求
| 电源输入 | DC 9V ~ 48V |
|---|---|
| 电源接口 | 3-pin 端子 : V+, V-, 屏蔽接地 |
| 点火控制 | 16-模式软件点火控制 |
| 电源点火 | 3-pin 端子 |
机构
| LED | 电源, SSD, 2 用户编程 |
|---|---|
| 按钮 | 1 x 电源按钮, 1 x 强制恢复按钮, 1 x 复位按钮 |
| 天线 | 6 天线孔用于 WiFi/4G/5G/LTE/GPRS/UMTS |
| 固定方式 | 通过固定架壁挂固定, DIN Rail 和 VESA 固定 (可选) |
| 重量 | 3.8 kg |
| 尺寸(W x D x H) | 260 mm x 182 mm x 69 mm |
支持操作系统
| 操作系统 | Linux / NVIDIA JetPack SDK |
|---|
订货信息
| AEC-6100-32 | Jetson AGX Orin 32GB, 2 x 网络, 8 x GMSL, 2
x 串口, 16 x DIO(8 x DI, 8 x DO), 2 x CANbus |
|---|---|
| AEC-6200-32 | Jetson AGX Orin 32GB, 2 x 网络, 4 x PoE+, 2
x 串口, 16 x DIO(8 x DI, 8 x DO), 2 x CANbus |
配件
可选配件
-
160W AC-DC 宽温适配器
160W, 24V, 85V AC to 264V AC 电源适配器带 3-pin 端子, 宽温范围 -30°C to +70°C -
180W AC-DC 适配器
180W, 24V, 90V AC to 264V AC 电源适配器带 3-pin 端子 -
280W AC-DC 宽温适配器
280W, 24V, 85V AC to 264V AC 电源适配器带 3-pin 端子, 宽温范围 -30°C to +70°C -
VESA 固定
VESA 固定配件 -
DIN-RAIL
Din-rail 和 VESA 固定配件 -
GMSL 相机配件
Fakra-Z 接口 GMSL 相机 -
M.2 存储模块
M.2 Key M/Key B PCIe 存储模块 -
5G 模块
5G 模块带天线 -
4G 模块
4G/GPS 模块带天线 -
Wi-Fi & 蓝牙
Wi-Fi & 蓝牙模块带天线
